雙聯開關在日常生活中常用且便捷，那么，如果知道雙聯開關是怎么接的，家中家裝電路雙聯開關線路遇到問題時，解決故障將更加方便~
雙聯開關又叫雙控開關，是指這兩條電路保證當任意一個開關狀態改變，可以使中間連接的電器和電源在開路/斷路狀態切換。雙控，就是兩個以上的控制開關，也就是說，一個照明燈具，可以在不同的地方控制，我們最常用的有;樓梯間、地下室、長走廊道，大臥室等。
那么雙聯開關能夠實現在不同的地方控制同一個電源，雙聯開關接線圖是什么樣的呢?如果知道雙聯開關是怎么接的，家中雙聯開關線路遇到問題時，解決故障將更加方便。小編下面就來給大家解答一下。
一、什么是雙聯開關
雙聯開關在我們的生活中十分常見。大家可能并不一定知道什么是雙聯開關，雙聯開關是兩條電路保證當任意一個開關狀態改變，可以使中間連接的電器和電源在開路/斷路狀態切換。雙聯開關一般用于樓梯(在樓上或樓下都能控制中間的燈的開關)和臥室在門口和床頭都能控制燈的開關。隨著聲光控的普及雙聯開關在樓梯間的運用減少，主要是在臥室和別墅的樓梯使用。
二、雙聯開關與單控開關的特點
單控開關特點：通與斷;
雙控開關特點：上通下斷或下通上斷。
單控開關只作燈的一地點控制通斷作用;
雙控開關可作為二地分別可控制燈通斷作用。
雙聯單控————組合在一起的兩個單開，控制兩個點位燈光、
雙聯雙控————又分雙聯單控和雙聯雙控，多用于兩個位置對一個點位燈光開關的控制，或兩個點位燈光開關的控制，常用于樓梯間。
三、雙聯開關接法
解決令你煩躁的家裝電路問題——雙聯開關的接法，原來這么簡單

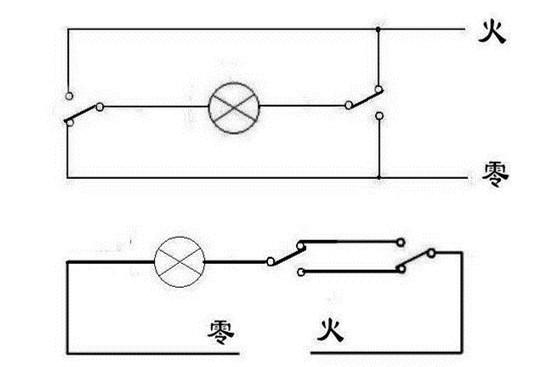

第一個圖的接法不推薦，因為燈泡接口的兩根線的狀態不確定，有時是零線，有時是火線 ;這樣會導致燈泡的接口處，螺口及底座的零火不確定，當螺口成火時，有安全隱患的。
第二個圖是正常接法的，這樣只要燈滅了燈，泡上的線是不帶電的，換燈泡的時候更安全。而如果接反了就不安全了。這樣如果回家按開關的時候燈不亮不要來回多次按開關，而是把開關復位，然后更換燈泡。當然也必須注意保證自己不能直接和大地接觸防止觸電

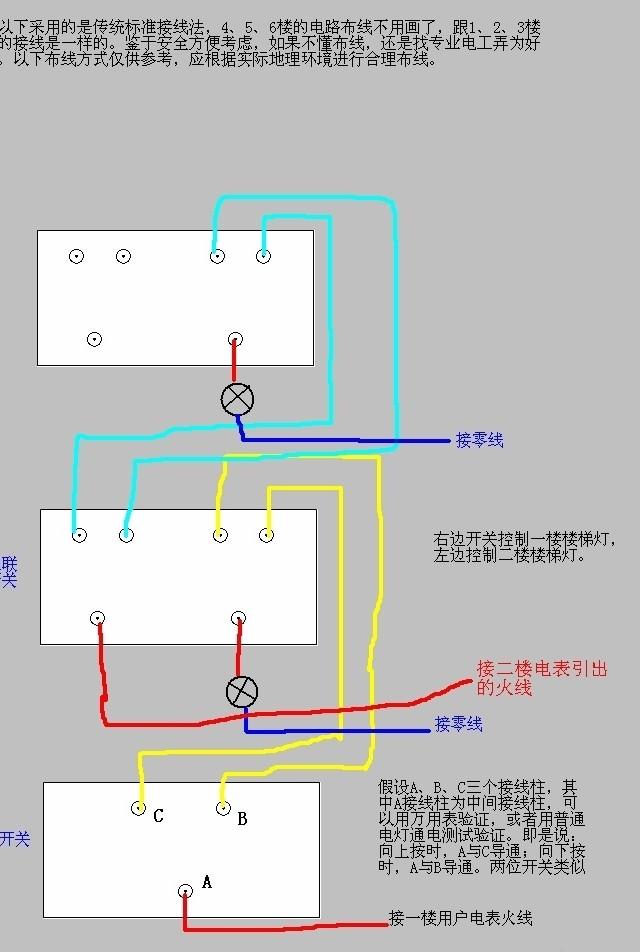

補充：六層樓樓梯燈(路燈)用雙聯開關控制的布線方式，要求每層的路燈用電都經過每層的電表。一樓安裝一位雙聯開關，2、3、4、5樓安裝兩位雙聯開關，六樓安裝一位雙聯開關。僅供參考!
有些朋友對“雙聯開關”“雙控開關”這兩個關鍵字的叫法非常的糾結，其實，“雙聯開關”是通俗的講法，大部分人的理解是兩個開關控制一盞燈的意思。

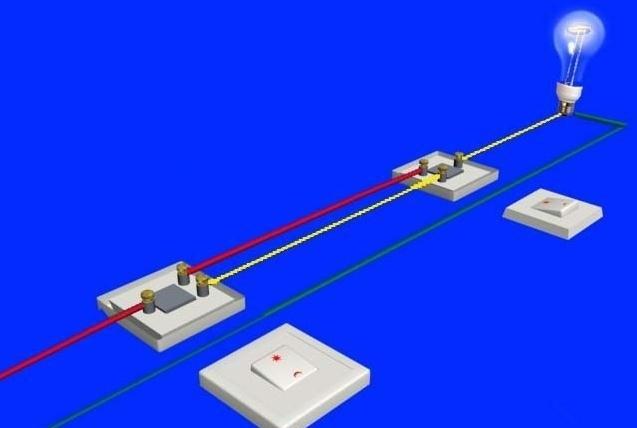

簡單的理解就是用兩個開關把燈連接起來，實現兩開關控制一燈亮與熄的功能。
可以知道無論你撥動哪個開關，整個電路的狀態都會切換(連通和斷開)，這就實現了任何一個開關都可以隨時打開或關掉所控制的燈，這就是雙控。
同樣，三控開關就是說三個不同地點的開關可以任意地用其中一個隨意控制一個燈，它的電路復雜一點，用到了一個雙刀雙擲開關。
以上內容就是小編給大家分享的雙控開關接線法，希望能幫到大家。
